MD1-FttH multi duct
El Filoform MD1-FttH para sellado de conductos de paso fue desarrollado para el sellado hermético a prueba de gases y agua de las entradas FttH de microcables y microductos.
Para el montaje de la carcasa de sellado simplemente se utiliza un perno de anclaje en el exterior del hogar. Esto elimina la necesidad de perforar agujeros adicionales y luego montar la tapa con tornillos.
Después de colocar la carcasa esta se llena con la resina expansiva de Filoform (tipo 2234). Tras la inyección de la resina esta se expande inmediatamente para llenar todo el conducto. La resina quedará totalmente endurecida en 30 minutos. A la vez posibles daños en el exterior del muro quedarán restaurados.
- Universal, adecuado para max. 4 microductos y microcables.
- Excelente sellado tanto en el orificio como dentro de la carcasa gracias a la resina expansiva
- Resistente a gases y agua hasta 2,0 bar
- Montaje sencillo y rápido sin necesidad de herramientas especiales
- Evitar las grandes perforaciones y su elevado coste
- También adecuado para conductos de paso diagonales.
- Adecuado para el sellado de perforaciones en los tipos de pared más comunes e impermeabilizadas según la norma DIN 18533
- Cumple con la norma DIN 18322 sobre obras de cableado subterráneo: las entradas de cables y tuberías de los edificios deben ser resistentes a los gases y al agua.
- Alta resistencia mecánica, resistente a movimientos de tierra, golpes y vibraciones
- Un juego completo para el sellado de un conducto
- Más de 30 años de experiencia operativa, usado en varias redes de telecomunicaciones
Tabla de selección
|

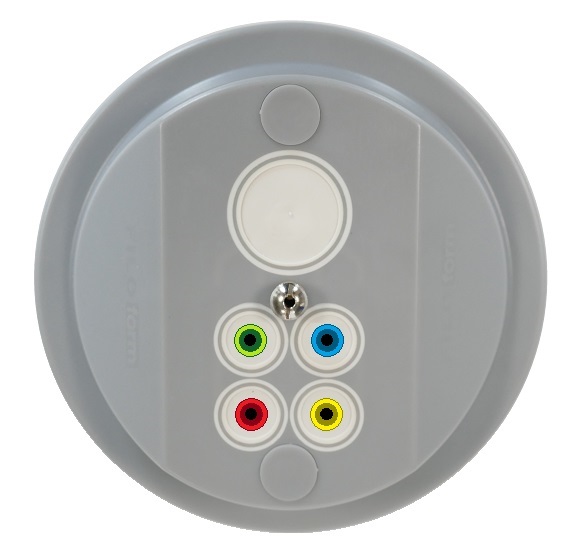

Pequeñas aberturas |
Diámetro de cable / subducto |
Número de cables / subductos |
Orificio de diámetro | Artículo |
| 4mm | 1 - 4 | 16mm - 32mm | 80217 | |
| 5mm | 1 - 4 | 16mm - 32mm | 80217 | |
| 6mm | 1 - 4 | 16mm - 32mm | 80217 | |
| 7mm | 1 - 4 | 16mm - 32mm | 80217 | |
| 8mm | 1 - 4 | 16mm - 32mm | 80217 | |
| 10mm | 1 - 3 | 32mm | 80216 | |
| 10mm | 4 | 40mm | 80216 | |
| 12mm | 1 - 3 | 40mm | 80216 | |
| 12mm | 4 | 50mm | 80216 |
|

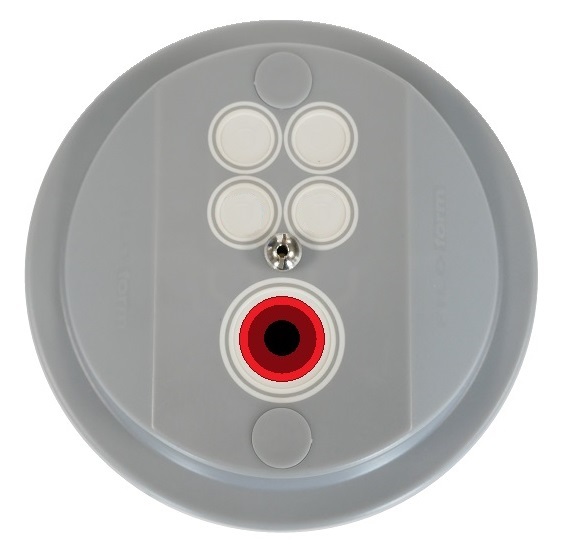

Gran apertura |
Diámetro de cable / subducto | Número de cables / subductos |
Orificio de diámetro |
Artículo |
| 14mm | 1 | 32mm | 80216 | |
| 16mm | 1 | 32mm | 80216 | |
| 18mm | 1 | 32mm | 80216 | |
| 20mm | 1 | 32mm | 80216 |

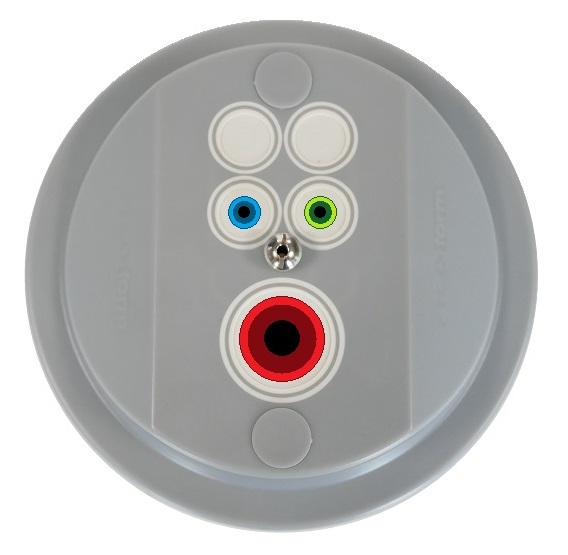

 Combinación max. |
Diámetro de cable / subducto | Número de cables / subductos | Orificio de diámetro | Artículo |
| 1x 14mm 2x 4mm - 8mm |
3 | 40mm | 80216 | |
| 1x 14mm 2x 10mm - 12mm |
3 | 50mm | 80216 | |
| 1x 16mm 2x 4mm - 8mm |
3 | 40mm | 80216 | |
| 1x 16mm 2x 10mm - 12mm |
3 | 50mm | 80216 | |
| 1x 18mm 2x 4mm - 8mm |
3 | 40mm | 80216 | |
| 1x 18mm 2x 10mm - 12mm |
3 | 50mm | 80216 | |
| 1x 20mm 2x 4mm - 8mm |
3 | 40mm | 80216 | |
| 1x 20mm 2x 10mm - 12mm |
3 | 50mm | 80216 |
Set contents
| Art.nr. 80217 |
Art.nr. 80216 |
| MD1-FttH 4x4-8mm | MD1-FttH 4x12,5 / 1x20mm |
|
|
| Art.nr. 80217.2 |
|
| SET - MD1-FttH + FttH entry 90° for 2x7mm | |
|
Dimensiones carcasa
| Diámetro exterior | Diámetro interior | Altura |
| 132 mm | 106 mm | 40 mm |
Especificaciones resina de poliuretano
| Especificaciones | Unidad | Valor |
| Inicio expansión | segundos | aprox. 90 segundos |
| Final expansión minutos | minutes | 5 |
| Endurecimiento minutos | minutes | 15 |
| Resistencia compresión | N / cm² | > 60 |
| Densidad | kg / m³ | 100 |
| Estanqueidad gases y aqua 1,0 bar | 30 días | Ningún cambio detectado |
| Estanqueidad gases y aqua 2,0 bar | 24 horas | Ningún cambio detectado |
| Estabilidad dimensional sumergido en agua | cubo de 10 cm | Ningún cambio detectado |
| Ciclos de temperatura, de -20 °C a +40 °C | 10 ciclos consecutivos | Ninguna fuga |
| Prueba de vibración con una amplitud de 10 Hz/3 mm | 240 horas | Ninguna fuga |
| Fuerza de tracción axial | diámetro x 10 N | Ninguna fuga |
| Tensión longitudinal cable FttH lijado(sellado sobre 15 cm) | N | > 400 |
| Resistencia química | ||
| 0,1N Na₂SO₄ | 30 días | Ningún daño |
| 0,1N NaCl | 30 días | Ningún daño |
| 0,1N H₂SO₄ | 30 días | Ningún daño |
| 0,1N NaOH | 30 días | Ningún daño |
| Diesel | 30 días | Ningún daño |
| Gasoline | 30 días | Ningún daño |
| Resistencia | ||
| Hongos | buena | |
| Roedores | buena |
| Más información | Assembly instructionsMaterial Safety Data Sheet |
|---|---|
